Haben Sie sich schon einmal gefragt, wie die Klimaanlage Ihres Autos an- und ausgeht? Die Kupplung des Klimakompressors ist der versteckte „Schalter“, der die Leistung zwischen Motor und Klimaanlage regelt. Wir analysieren die abgebildeten Teile und erklären, wie sie Ihr Auto kühl halten.
Die Klimakompressorkupplung ist ein magnetischer Mechanismus, der als Brücke zwischen Motor und Klimakompressor fungiert. Beim Einschalten der Klimaanlage kuppelt die Kupplung ein, um die Motorleistung auf den Kompressor zu übertragen (der das Kältemittel zur Kühlung unter Druck setzt). Bei ausgeschalteter Klimaanlage kuppelt die Kupplung aus, sodass der Kompressor stoppt, während der Motor läuft.

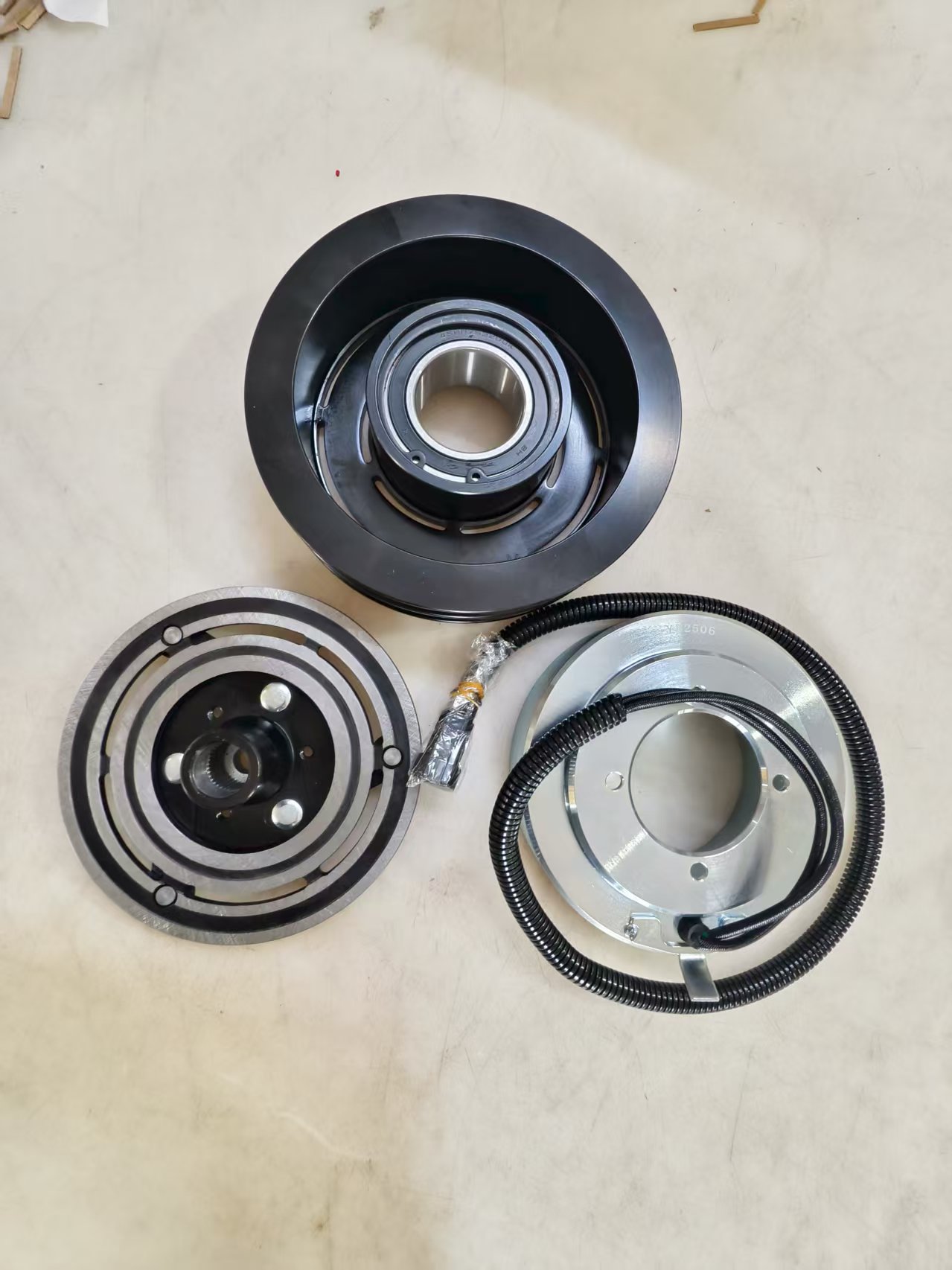

Lassen Sie uns die Teile, die Sie sehen, sezieren:
Diese große schwarze Riemenscheibe ist mit dem Nebenaggregateriemen Ihres Motors verbunden. Sie dreht sich bei laufendem Motor, versorgt den Kompressor jedoch nicht mit Strom. Im Inneren sorgt ein Lager dafür, dass sie sich frei drehen kann, wenn die Kupplung ausgekuppelt ist (der Kompressor bleibt also ausgeschaltet).
Dieses Teil, auch „Antriebsscheibe“ genannt, befindet sich in der Nähe der Riemenscheibe. Bei Aktivierung klemmt es sich an der Riemenscheibe fest, um Drehmoment zu übertragen. Durch Reibung oder magnetische Kräfte wird beim Einkuppeln eine feste Verbindung mit der Riemenscheibe hergestellt.
Die elektromagnetische Spule (mit dem geflochtenen schwarzen Kabel) ist die „Steuerzentrale“ der Kupplung. Fließt Strom durch sie, erzeugt sie ein Magnetfeld. Diese Kraft zieht die Druckplatte zur Riemenscheibe und verriegelt sie so. Die metallische Montageplatte hält die Spule an ihrem Platz und schließt den Stromkreis.
AC aus : Die elektromagnetische Spule wird nicht mit Strom versorgt. Die Druckplatte bleibt von der Riemenscheibe getrennt. Die Riemenscheibe dreht sich im Leerlauf (angetrieben durch den Motorriemen), aber der Kompressor läuft nicht.
Klimaanlage ein : Beim Einschalten der Klimaanlage fließt Strom zur Spule. Der Magnetismus der Spule zieht die Druckplatte gegen die Riemenscheibe. Die Drehung der Riemenscheibe treibt nun die Druckplatte an und dreht die Kompressorwelle. Der Kompressor setzt das Kältemittel unter Druck und kühle Luft füllt die Kabine.
Radfahren : Die Sensoren und das Steuermodul des AC-Systems schalten die Leistung der Spule um, um die Temperatur aufrechtzuerhalten, sodass die Kupplung nach Bedarf ein-/auskuppelt.
- Steuert die Kühlung : Lässt den Motor unabhängig vom Klimakompressor laufen und spart so Kraftstoff, wenn die Klimaanlage nicht verwendet wird.
- Reduziert den Verschleiß : Das Ausschalten des Kompressors bei Nichtgebrauch verringert die Belastung von Motor- und Klimaanlagenkomponenten.
- Vereinfachte Reparaturen : Wenn Ihre Klimaanlage nicht mehr kühlt, liegt die Ursache oft an einer defekten Kupplung (nicht nur an einem defekten Kompressor). Die Kenntnis dieser Teile hilft bei der Diagnose von Problemen wie einer rutschenden Kupplung oder einer defekten Spule.
- Warme Klimaanlagenluft : Die Kupplung rastet möglicherweise nicht ein (überprüfen Sie, ob die Spule Strom hat oder ob die Druckplatte abgenutzt ist).
- Quietschen beim Einschalten der Klimaanlage : Wahrscheinlich ein verschlissenes Riemenscheibenlager oder ein lockerer Nebenaggregateriemen.
- Kupplung kuppelt ein und wieder aus : Wird häufig durch niedrigen Kältemitteldruck verursacht (das System schaltet ab, um Schäden zu vermeiden).
Wenn Sie die Kupplungsbaugruppe des Klimakompressors Ihres Autos verstehen, können Sie Probleme frühzeitig erkennen und vertrauensvoll mit Mechanikern sprechen. Egal, ob Sie selbst Hand anlegen oder einfach nur neugierig auf die Klimaanlage Ihres Fahrzeugs sind – dieser Leitfaden entmystifiziert eine wichtige Komponente!
